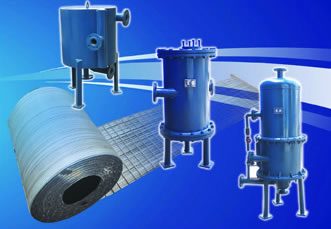

螺旋管式換熱器

螺旋板式換熱器以完全逆向交換，傳熱效率高、結構緊湊、體積小，高速均勻流動，污垢不宜沉積、結垢。換熱面積大等特點應用于各個領域。
本公司經過多年努力研發了“螺旋管式換熱器”新型產品，并申報了專利，產品專利號為：2010101196073。螺旋管式換熱器采用δ=0.8㎜厚不銹鋼管，利用多根螺旋管，管間并排無隙設置成螺旋盤管組，專用設備卷制成型。利用螺旋板式換熱器的運行原理達到完全逆向交換換熱。螺旋管式換熱器管內為一螺旋通道，管外形成另一螺旋通道，管內通道走高溫、高壓且有腐蝕介質，管外通道走另一種介質。外型與螺旋板式換熱器相同，完全達到了螺旋板換熱器的運行原理，上下采用法蘭、盲板密封，可清洗管外通道，取消焊接，降低鋼管熱膨脹損失。也可采用管外通道直通無阻力運行，與列管式換熱器相同的體積，幾倍的換熱面積、效率。螺旋卷制解除了熱脹冷縮，由于壓差大、溫差大所采取的必須措施，降低了成本，減少了投資，不銹鋼的材質，碳鋼的成本，高效率的傳熱效果，為更好的服務客戶提供了新亮點。
其優點為：不銹鋼管承壓高、耐高溫和耐腐蝕，承壓可達6MPa，成本低換熱效率高。如果一側腐蝕嚴重而另一側不腐蝕，螺旋管為不銹鋼管走腐蝕嚴重的介質，外圈板及堵板可用碳鋼板，這樣可降低成本。不銹鋼管管壁薄逆向交換換熱效率高。和螺旋板換熱器相比，按碳鋼的比較使用壽命長；按不銹鋼的比較價格低。
技術特性：
1、承壓高，尤其是適用于壓差大的場合,最高承壓可達6.3MPa，耐高溫。
2、螺旋管采用各種要求材質的不銹鋼管，抗腐蝕、耐熱性能強，壁薄傳熱效率高�？蛇\用到各種行業，冷卻加熱等應用以及采暖洗浴。
3、本產品分為不可拆式、可拆式、洗浴專用4種型式，多種型號。

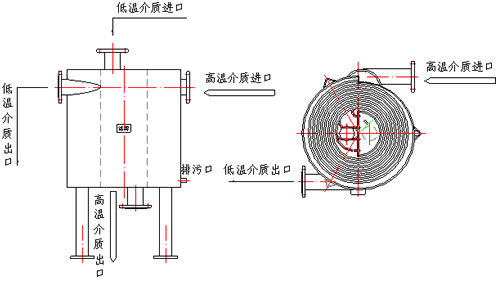

○1不可拆式I型
不可拆式I型與螺旋板式換熱器相同，上、下將管外通道采用氬弧焊焊接密封，規格由F=4㎡～250㎡,均可加工制造。

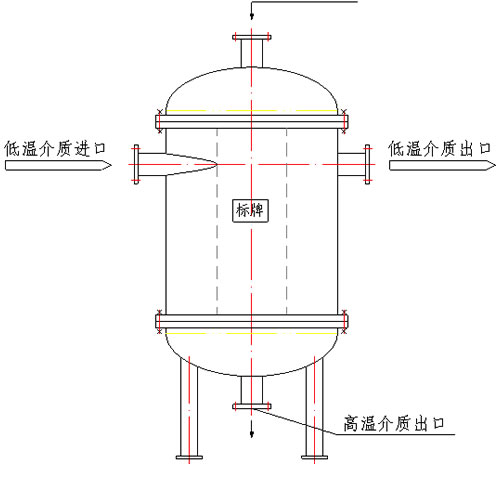

○2可拆式Ⅱ型
可拆式Ⅱ型換熱器管內通道為閉式，介質螺旋狀運行，管外通道介質上下直通運行，主要適用于無壓力或兩個通道壓差大的場合，管內通道走壓力大、腐蝕嚴重者。這樣可節省材料且布局更趨合理性。

○3可拆式Ⅲ型
1、可拆式換熱器管內通道為閉式，介質螺旋狀運行，管外通道上下靠法蘭盲板封閉，介質為螺旋運行。采暖時蒸汽或高溫水進入管內通道，管外通道進入采暖用低溫水，可定期打開上下盲板進行清洗。運行時兩個通道介質仍屬螺旋運行，達到高效率的換熱效果。

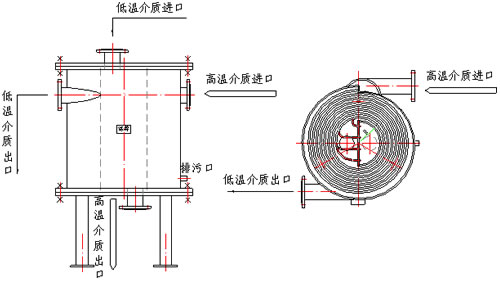

Ⅲ型簡圖

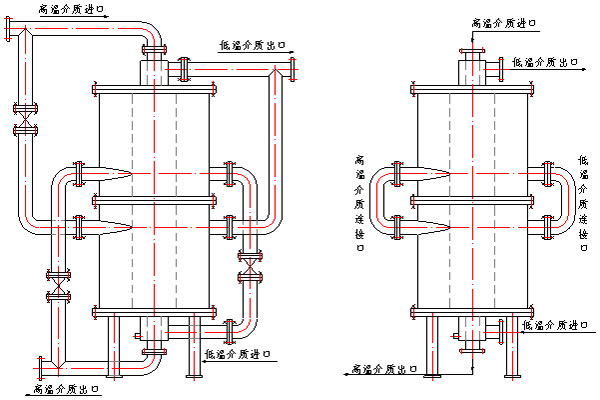

2、可拆式Ⅲ型可兩臺立式組合安裝，并聯或串聯運行（如下圖），減小安裝位置，可提高冷凝效果，加大被加熱介質使用溫度。

并聯運行                            串聯運行

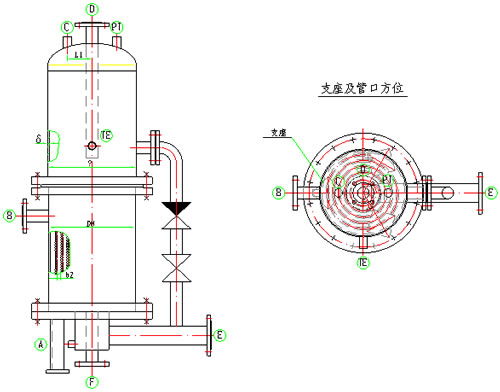

○4洗浴用
利用可拆式換熱器的結構形式，換熱量小時，用一組換熱器；換熱量大時用兩組或多組串、并聯結構達到換熱效果。多種組合形式供換熱量不同時選擇。
